一、工作原理及应用

泥浆电磁流量计由传感器和转换器两部分构成。该产品基于法拉第电磁感应定律工作，用来测量电导率大于5μs/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸、强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。双向测量系统，可测正向流量、反向流量。采用特殊的生产工艺和材料，确保产品的性能在长时候内保持稳定。电磁流量计就显示方式分为：分体型电磁流量计，一体型电磁流量计。适用于公称通径DN15～DN3000mm。

二、技术参数

1.流速：0.01m/S-15m/S

2.供电：220VAC或24VDC；电池供电

3.显示：LCD液晶背光显示屏

4.精度：0.3-0.5

5.流体电导率：5μs/cm

6.压力等级：0.6MPa-4.0MPa,其他压力可定制

7.信号输出：4-20mA, RS485,脉冲输出，报警信号输出

8.通讯协议：MODBUS; HART,PROFIBUS协议可选

9.功耗：小于20W

10.环境湿度：5-95

11.环境温度：-10~60℃

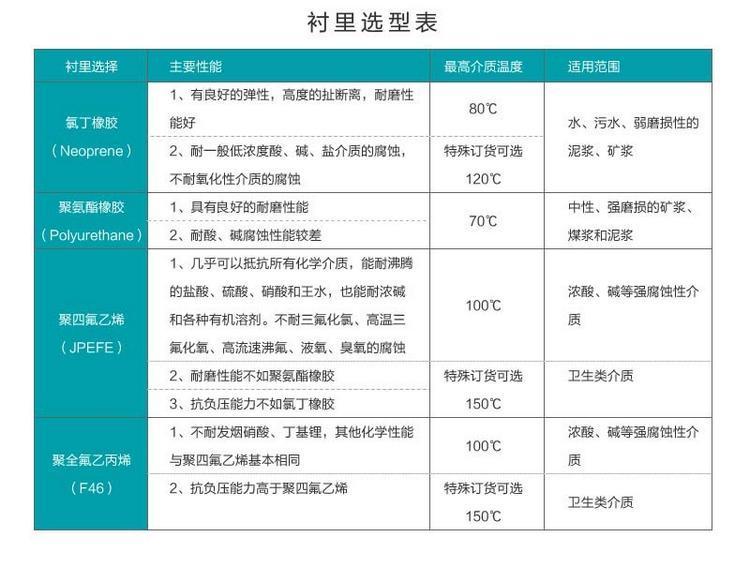

12.衬里：聚四氟乙烯，聚氟合乙烯，聚全氟乙丙烯，局铝锭橡胶，聚氨酯橡胶可选，其他可定制

13.信号电极：固定式，刮dao式

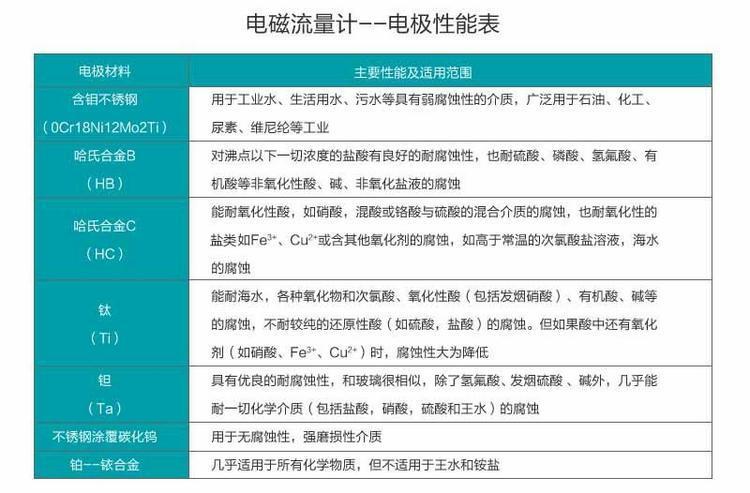

14.电极材质：不锈钢，哈氏合金B,哈氏合金C，钛，钽，合金，不锈钢涂覆碳化钨

15.连接方式：国标法兰

16.防护等级：IP65或IP68

17.分体式电缆长度：标配10米，更长可定制

三、特点

1.仪表结构简单、可靠，无可动部件，工作寿命长。

2.无截流阻流部件，不存在压力损失和流体堵塞现象。

3.无机械惯性，响应快速，稳定性好，可应用于自动检测、调节程控系统。

4.测量精度不受被测介质的种类及其温度、粘度、压力等物理量参数的影响。

5.传感器与表头连接处单独设计的密封件，可防止外界湿气从连接处进入表头和传感器。

6.励磁线及电极线均采用的单芯屏蔽线，可降低干扰，提高信号的洁净度，从而提高测量精度。

7.传感器表面油漆采用金属氟碳漆，金属氟碳漆中氟碳树脂分子连上的氟碳键能够抵抗紫外线的降解作用，表现出极其优异的耐久性、耐紫外线及耐侯性，使金属氟碳漆涂层长久 如新，减少维修的要求。

8.具有双向流量测量，双向总量累计功能，内部具有三个积算器可分别显示正向累积值，反向累积值及差值积算量。

9.频率可编程低频三值波励磁，提高了流量测量的稳定性，功率损耗低。

10.采用新型32位ARM CPLD集成度高，运算速度快，计算精度高。

11.全数字量处理，抗干扰能力强，测量可靠。

12.超低EMI开关电源，适用电源电压变化范围大，效率高，温升小，EMC性能好。

13.中英文菜单操作，使用方便，操作简单，易学易懂。

14.高清晰度宽温型OLED显示。

15.使用智能化判断，不采用测量修正设置，空管报警与电极检测应用更加便捷。

16.先进的“粗大误差处理”技术，能够切除浆液等流体测量尖状干扰，减小输出跳动，保持高精度测量并使输出更加稳定。

17.具有自检与自诊断功能。

18.新的键盘处理方式，避免键盘操作影响测量。可以进、退位操作菜单，使参数设置更加便捷。

19.用AD421电流芯片使得4-20mA电流输出更加稳定。
