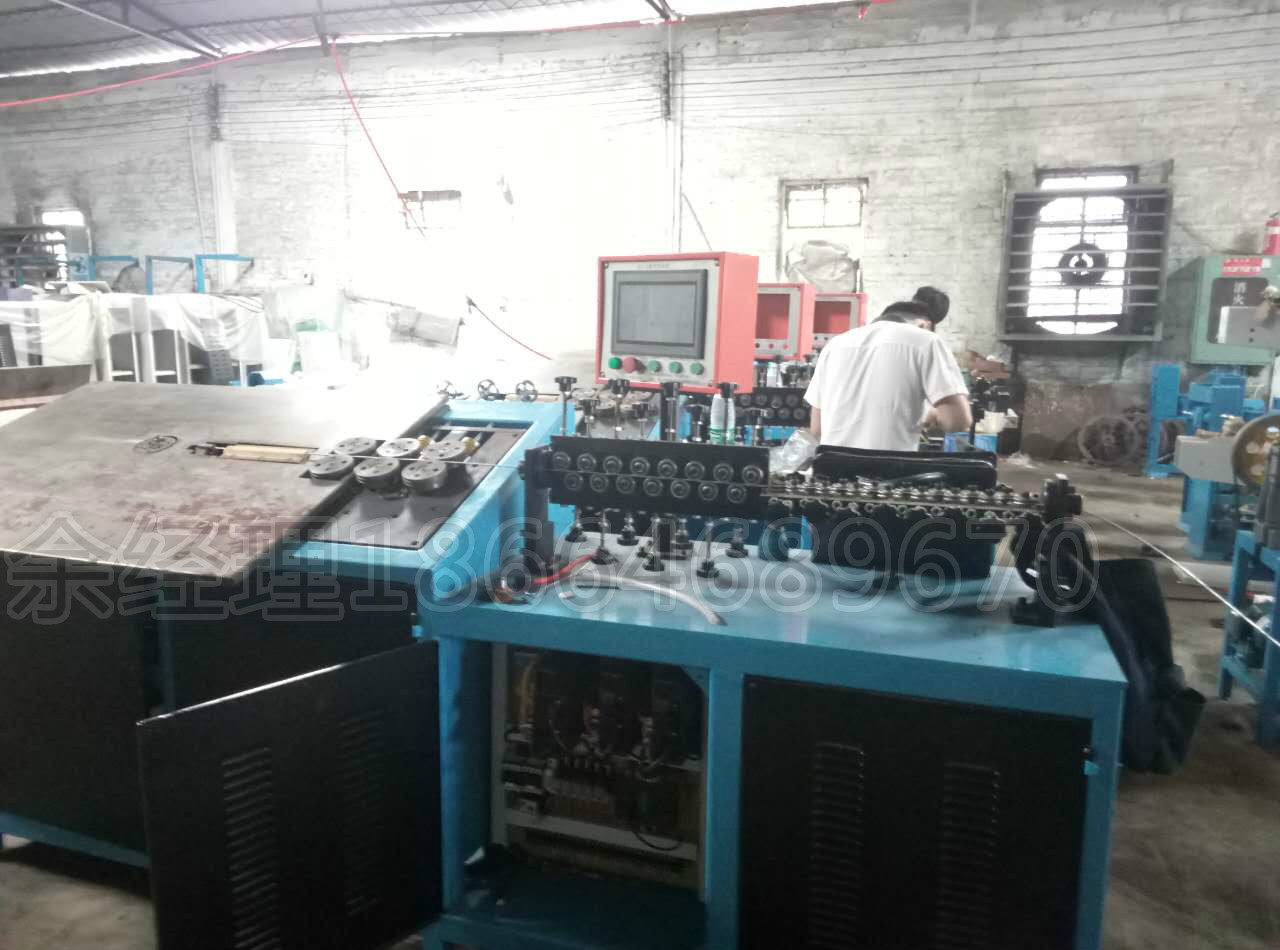

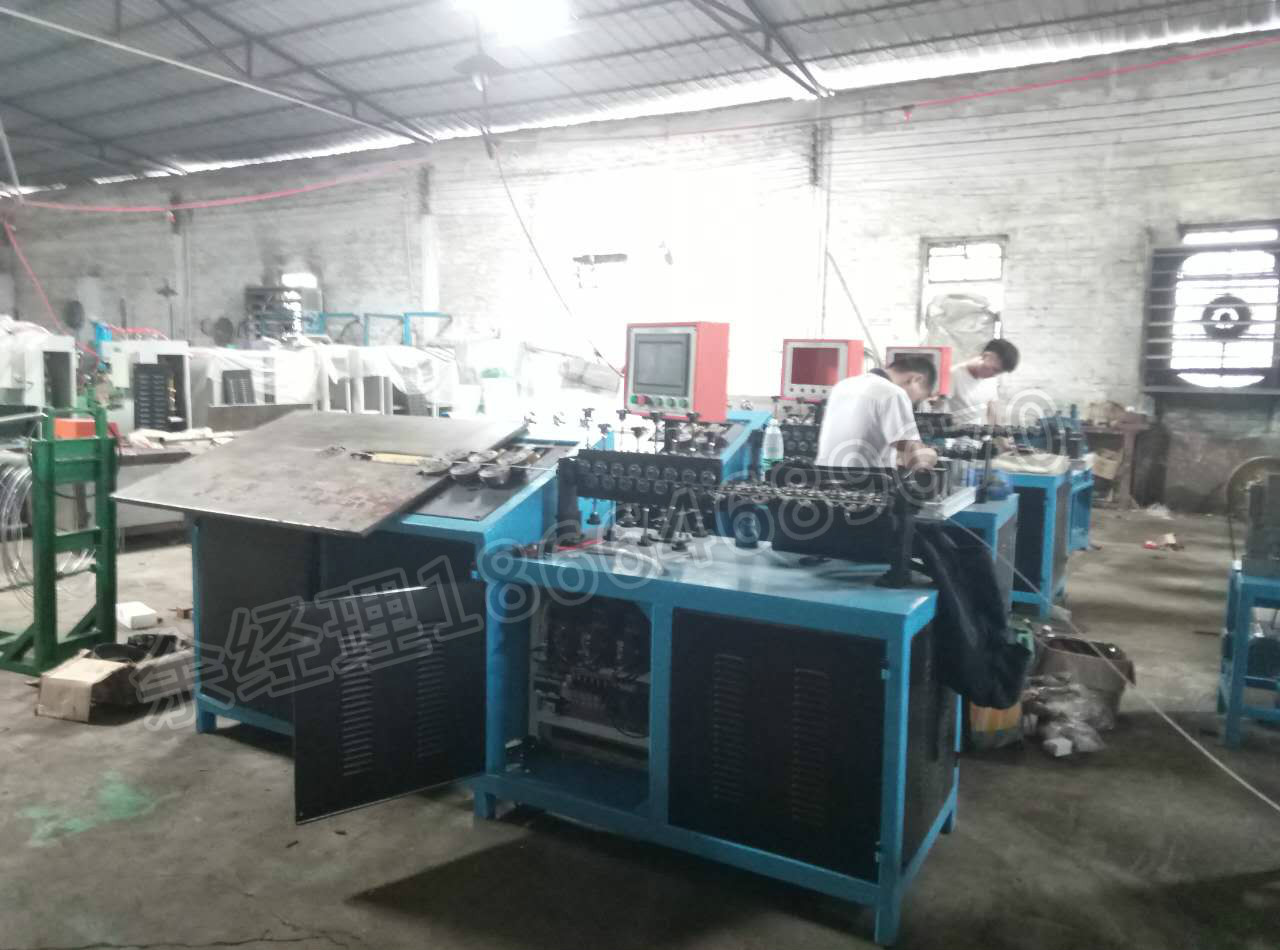

整机特点：
本设备设计理念，以机器代替人工，无需调直材料、无需开模即可生产，您需要弯什么形状只要它是在一个平面上，我们的机器都可以满足您的要求.
适用于铁线、钢线、不锈钢线及有色金属线材（圆、方、扁线）、打（弯制）方、圆、六角、椭圆用不规则形状和各种平面扣类，各式挂钩等。
主要技术参数：
|
|
|||
|
机种型号 |
TJCX2.5-5 |
||
|
线径范围 |
铁线 |
2.5-5 mm |
|
|
钢线 |
2.5-5mm |
|
|
|
送线长度 |
按照用户设定 |
|
|
|
弯折角度 |
± 0.02° |
|
|
|
最大送线速度 |
按照100mm产品达50个\min |
|
|
|
最大弯折速度 |
2-5 turns / sec |
|
|
|
定位准确度 |
± 0.5° |
|
|
|
4轴使用效能 |
水平移动2.7KW;送线3.8KW; 转线2.7KW 切刀2.7KW; 内弯刀2.7KW; 外弯刀2.7KW |
||
|
安装电力 |
2.2KVA |
|
|
|
伺服电机 |
3*1kw |
|
|
|
机器材积 |
长 2000MM |
|
|
|
宽 800MM |
|
|
|
|
高 1000MM |
|
|
|
|
机器重量 |
850KG |
|
|
|
标准配备:送线架一个 |
|||
|
(1) 送线轮 |
3pcs |
||
|
(2) 切刀+切刀固定座 |
1 SET |
||
|
(3) 旋转头 |
2PCS |
||
|
(4) 工具箱 |
|||
|
选备配备: |
|||
|
(1) 送线架 500KGS 或 1000KGS 或 1500 KGS |
|||
设备工作原理：
设备选用细分驱动器控制高精度步进电机送线，机械传动选用精密齿轮连接，永远保持不变的送线精度和送线速度；剪切油缸液压站配备强制风冷散热器，加倍延长液压系统元件的使用寿命；控制系统采用PLC与文本显示器连接，既方便操作，又保证了控制系统的稳定性，而且设计有生产数量预置功能控制整机运行。
设备结构原理：
由精密步进电机驱动送线轮转动，用PLC与文本显示器代替步进电机控制器，可以根据需要任意修改步进电机缓升缓降曲线与步进电机最高转速，杜绝了机械传动的冲击，绝对保证了实际传送铁线长度与理论计算长度一致；在设计预算时，已经把每MM长度分为10段脉冲，进一步确保了长度精度的设置；可调液压油缸剪切，可以保证圆圈切口的整齐性，剪切时间和退刀时间均可以在文本显示器上直接修改；设计有手动慢速送料、慢速退料功能，操作简便、减少材料损耗。
设备结构特点：
适合不同线径、分条料的铝线、铁线、铜线、不锈钢线卷成不同的圈径或不同弧线，长度误差小于1MM。通常用于铁线制品、风扇网圈、工艺品、灯罩等行业。
