一．产品特性

◆符合DMX512囯际标准协议。

◆8位/16位切换、高频/低频切换，全彩驱动控制，DMX信号隔离功能。

◆上电无爆闪,高频输出,低端无抖动

◆4路输出通道，单通道最大10安培驱动输出,总输出不大于40安培。

◆配合控制系统，可实现丰富的变化效果。

◆可自由设定灯具的DMX地址。

◆良好的抗干扰性，人性化端子设计。

三．产品规格

电源输入：DC12-24V             驱动输出：40A                   控制通道：4CH

最大功率：960W                 输入信号：DMX512/1990           调光灰度等级：8bit/16bit

工作温度：0~70℃               防护等级：IP40                  产品毛重：320g

产品尺寸：L122mm*W107mm*H33mm

四．产品操作

① DMX信号输入输出接口(RJ45和3PIN卡侬头或5PIN卡侬头)。

② 地址码设置开关接口(使用方法见“DMX系列地址拨码表)，

③ 第11位拨码开关为：高频与低频切换，第12位拨码开关为：8bit|16bit切换（切换后需重新上电才有效）。　

④ 驱动输出接口(共阳驱动，具有1个LED+ 接口和4个LED-输出接口，可接各种全彩模组和单色模组自动根据灯具模组负载调整输出脉冲)。电源输入接口(直流12~24V输入，为解码器本身和解码器所带灯具供电)

自测试程式操作:  拨码开关1-9位全部向下拔为全亮输出，3秒后RGBX跳变循环输出。

五．产品尺寸

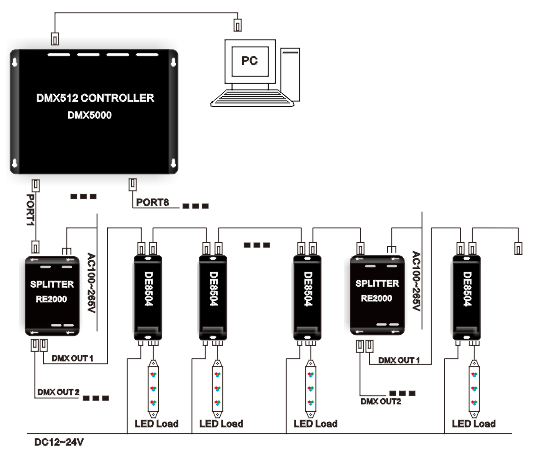

六．产品连线

DMX-512 控制信号的连接

◆ DMX 信号电缆采用超五类双绞线（网线）和卡侬头，DMX 信号分正、负端，在压接DMX 信号线插头时要特别注意极性。将DMX512控制器输入输出的RJ45网口:（PIN1信号正、PIN2信号负、PIN7.8信号地），卡侬头：（PIN1信号地、PIN2信号负、PIN3信号正），请对应极性连接。

◆DMX5000输出与DE8504的传输线不能越过300米。

◆DMX5000每个端口最多接128个DE8504。8个输出口。通过JBLED FLASH灯光编制软件可实现与电脑联机控制。实现无限扩展级联带DMX灯点。

◆每接32个DE8504，DMX信号必须加一个RE2000信号放大器。级联不能超过4PCS。

◆ 整个线路结束时，应连接一个DMX信号终结器（将DE8504拨码开关第10位拨下即可）。
