产品简介

品牌 价格区间 物镜 目镜 总放大倍率 配备图像分析系统 产品种类 产地类别

OLYMPUS/奥林巴斯	10万-25万
5X 10X 20X 50X 100X	10X
50-1000X	是
倒置	进口

GX41倒置金相显微镜成像和功能上的新进展UIS2光学的成像亮度更高、更清晰，并且观察更便利，可快速进行观察。在所有的放大倍数下都能清晰明亮地观察 由于UIS2无限远光学校正系统，提高了检查效率，它能观察到清晰明亮的平场图像，甚至是视野边缘的图像

详细介绍

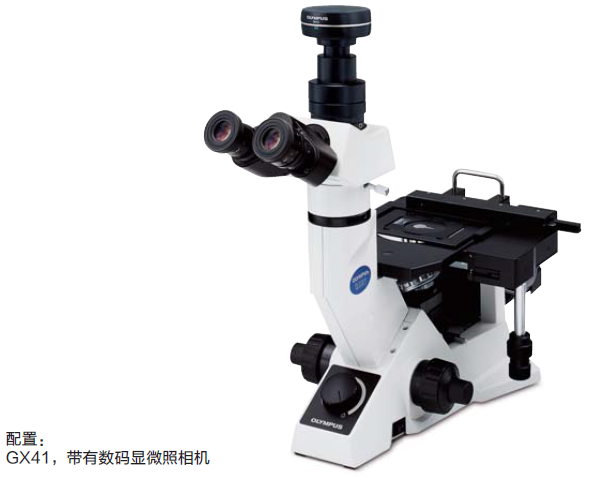

GX41倒置金相显微镜

机型轻巧
适合产线快速检验

成像和功能上的新进展

UIS2光学的成像亮度更高、更清晰，并且观察更便利，可快速进行观察。



在所有的放大倍数下都能清晰明亮地观察

由于UIS2无限远光学校正系统，提高了检查效率，它能观察到清晰明亮的平场图像，甚至是视野边缘的图像(F.N.22)*。（当使用WHN10× 系列目镜）

为了满足高放大倍数的观察要求，物镜倍率可选范围从5x到100x。

既适合明场观察，也适合简易偏光观察。偏振镜可以旋转90°，实现*的对比度调节。

除标准的6 V 30 W卤素灯外，用户还可以选择100 W光纤光源，即使是表面较暗的样品，也可以获得高亮度的图像。

带有孔径光阑的反射光照明器。根据物镜放大倍率和观察方法获得*的对比度。滤光片盒内，除安装偏振镜外，可以使用各种类型的ø25滤色片。





站立或坐着时都便于观察

有不同类型的倾斜双目镜筒可以选择，因此，可以自由改变倾

斜角度。即使是在站着的情况下，也可以快速、轻松地观察。

预对中6 V 30 W卤素灯，不需要手动对中。

同轴粗调和微调焦手柄能够在不换手的情况下调节焦距。

物镜转换器能够安装四个物镜，可快速切换使用。

通过安装载物台反射镜选配件，用户只需稍稍将眼睛从目镜移动到反射镜，就可以轻松地确认样品的观察位置（和所使用的物镜）。

GX41倒置金相显微镜



任何大小的样品都可以方便地进行观察

使用载物台平板可以观察较厚/较大的样品（大于ø50 mm），同时机械载物台仍能实现非常精确的移动。

可以根据操作者的使用习惯，选择将机械载物台安装成左手操作或右手操作。载物台包含一个载物台台板和台板夹持器。

对直径超过ø100 mm的样品，提供的载物台插板（IX-CP50）。





紧凑、实用的设计为冶金样品、大型金属零件和电子元件检查提供了所需的所有功能。



纤维横截面                               马氏体和残余奥氏体











快速、简单的图像记录

用户可以通过一个中间镜筒或三目镜筒连接数码显微照相机或摄像机。





便于安装在产线旁使用，也便于搬动

的安装占地非常小，适合于产线上的现场检查。

重量轻、易搬动的GX41可以在生产场地、教室或操作地点之间方便地搬动。



技术参数
光学系统	UIS2光学系统(无限远光学校正系统)
观察方法	反射光明场观察法、反射光简易偏光观察法
聚焦	物镜转换器垂直运动（固定载物台），粗调和微调手柄（扭矩调整），滚珠导轨运动。 行程（从载物台表面以上1mm的调焦位置起）向上7mm，向下：2mm 粗调手柄旋转一周的行程：36.8 mm，微调手柄旋转一周的行程：0.2 mm
物镜转换器	四孔物镜转换器
载物台	载物台平板	尺寸：160 (W) × 250 (D) mm, 载物台插入板
	机械载物台	行程：120 mm (X) × 78 (Y) mm 同轴手柄：可连接平台的左/右侧 使用特殊载物台板CK40M-CP能观察到样品的直径达ø50mm
照明	照明器	内置孔径光阑(拉杆操作类型) 可以插入各种ø25毫米的滤色片
	光源	6 V 30 W HAL-L： 长寿命卤素灯 6 V 30 W HAL：高亮度卤素灯?? 额定功率输出：6 V~30 VA 额定输入电压、电流和频率：100-120 V/220-240 V~0.85/0.45 A, 50/60 Hz
尺寸	236 (W) × 24 (D) × 407 (H) mm (双目镜筒)
重量	大约10kg
