ROSTA 振动元件ABI38用于支撑或悬挂各种设计和驱动系统的自由振荡振动设备

ABI型ROSTA振荡支座为免维护弹性摇杆，用于支撑或悬挂各种设计和驱动系统的自由振荡振动设备。它们在输送方向上辅助提供驱动力，并确保机器振荡部分的良好线性导向。振荡支座的受电弓结构允许在负载下产生较大的弹簧挠度，从而产生较低的固有频率（低至约2.2 Hz），因此对支撑结构具有极高的隔振效率。ROSTA振荡支座较高的横向稳定性可防止筛壳在通过共振频率时的摆动，这是螺旋弹簧装置的典型特征。
所有ABI型振荡支座均采用不锈钢制作（AISI 304），且可与蓝色AB型振荡支座互换！

产品特点
免维护设计：采用特殊的材料和结构设计，无需定期进行维护保养，减少了设备的停机时间和维护成本。
良好的弹性与减震性能：能够在负载作用下产生较大的弹性形变，固有频率低至约 2.2Hz 及以下，可提供大于 98% 的隔震效果，有效吸收和隔离振动能量，保护系统的基础结构，减少震动对建筑物的损坏。
多种功能集成：具有扭簧、枢轴轴承和防振支座的三合一功能，操作角度为 ±30 度，一个元件即可满足多种需求，简化了设备的结构设计。
高横向稳定性：在通过共振频率时，能有效防止筛箱出现典型的晃动，保证了设备运行的稳定性和可靠性。
材质优良：采用不锈钢（AISI 304）材质制成，具有耐腐蚀、耐磨损的特点，可适用于 - 40℃到 + 80℃的环境温度范围，即使在恶劣的工作环境下也能保持良好的性能。

技术参数
型号：ABI 38。
负载范围：600-1600N。
固有频率：3.0-2.4Hz。
尺寸参数：A 尺寸为 305mm，B 尺寸为 225mm，C 尺寸为 120mm，D 尺寸为 147mm，E 尺寸为 125mm，F 尺寸为 13x20mm，H 尺寸为 100mm，K 尺寸为 125mm，L 尺寸为 6mm，N 尺寸为 21mm，M 尺寸为 80mm，Z 尺寸为 40mm，重量为 7.6kg。

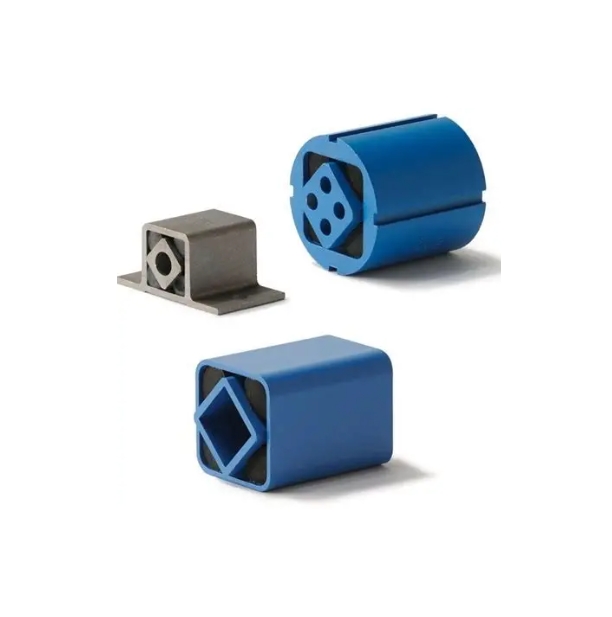

ROSTA振动元件系列
1）ABI 型
ABI 型用于支撑或悬挂自由振动类型的设备，有 ABI 15、ABI 18、ABI 27、ABI 38、ABI 45、ABI 50、ABI 50-2 等型号。其中，ABI 15 负载范围为 70-180N，固有频率 4.0-2.8Hz；ABI 38 负载范围为 600-1600N，固有频率 3.0-2.4Hz。
2）ABI-HD型
ABI-HD型振荡支座是ROSTA筛分机悬挂的AB型支座系列的“重型”版。例如，与标准版本AB 50-2相比，ABI-HD 50-2型的承载能力提高了40%，固有频率略高
3）ESL型
ESL型ROSTA弹性减震装置可吸收中低频振动，设计用于承受压缩、拉伸和剪切载荷以及复合型载荷。
4）AB - D 型
与 AB 型相比，在紧凑设计下具有更高的负载能力。型号包括 AB - D 18、AB - D 27、AB - D 38、AB - D 45、AB - D50。其中 AB - D 18 负载能力为 500-1200N，固有频率 6.1-4.4Hz；AB - D 50 负载能力为 4000-9000N，固有频率 3.7-2.9Hz。

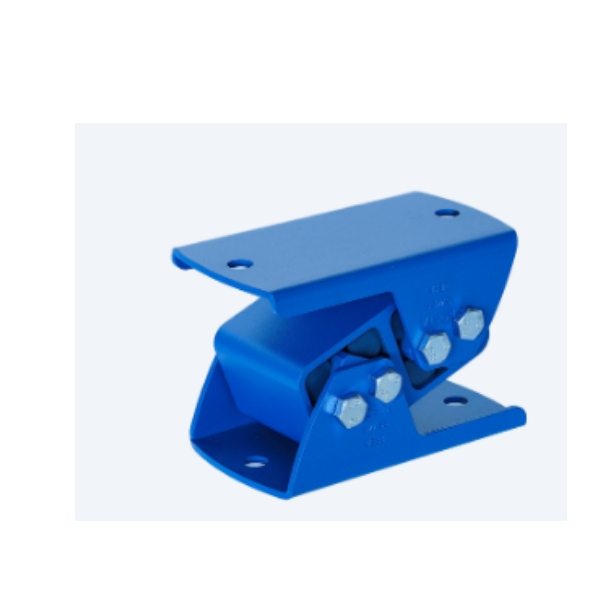

5）AB 型
为免维护的弹性摇臂，适用于各种机器设计和规格。型号有 AB 15、AB 18、AB 27、AB 38、AB 45、AB 50 等，还有 AB 50 TWIN、AB 50-2 TWIN 等特殊双胞胎结构型号，负载能力更强。
4）V 型
V 型是多向阻尼器，可承受压缩、拉伸和剪切载荷以及组合载荷，能安装在任何所需位置。型号有 V 15、V 18、V 27、V 38、V 45、V 50 等。例如 V 15 负载能力为 300-800N，固有频率 30-23Hz；V 38 负载能力为 2600-5000N，固有频率 14-12Hz。


应用领域
筛分设备：如振动筛、圆振动筛等，用于支撑筛体，保证筛分过程的稳定性和高效性，提高筛分质量。
振动给料设备：例如振动给料机，为给料过程提供稳定的弹性支撑，确保物料均匀、连续地给料。
振动输送设备：像振动输送机，帮助输送物料，减少振动对输送系统的影响，提高输送效率。
