德国HSB直线工作台HSB-alpha20带主轴驱动位置精度高

我们的线性工作台 HSB-alpha 是线性模块的电源组，它们还具有高精度。机械设计具有稳定的轮廓和覆盖导球导轨和主轴驱动的波纹管，已经经过数十年的验证。自 1999 年以来，我们的线性工作台完善了我们的产品系列。®

HSB-alpha 线性工作台目前有 4 种标准尺寸可供选择，从 HSB-alpha 15-B-155 到 HSB-alpha 35-B-455。除了这些标准装置外，我们还生产各种特殊版本。®®®

一、主轴驱动
1.滚珠丝杠
我们的直线工作台 HSB-alpha 几乎完全使用我们的 HSB-kgt 滚珠丝杠。
它们在力、精度、速度和效率方面具有的全方位特性。®®

2.梯形螺杆
对于某些应用，梯形螺钉仍然是合适的驱动器。
不受自锁风险和不易受到冲击的影响是这方面的特点。然而，效率和可达到的速度都有些低。

3.行星滚柱丝杠
行星滚柱丝杠越来越多地用于最重的负载，并具有合理的效率。

二、型材导轨
1、滚珠导轨
我们的带导球导轨的线性工作台适用于中重负载。导球导轨摩擦力低，但非常坚硬。它允许高达 5 m/s 的高速。其精度在于精度范围。

2、滚子导轨
我们的线性工作台还可以配备滚轮导轨。它们允许比滚珠导轨更高的负载并提供更大的刚度。它们的精度在于精度范围。

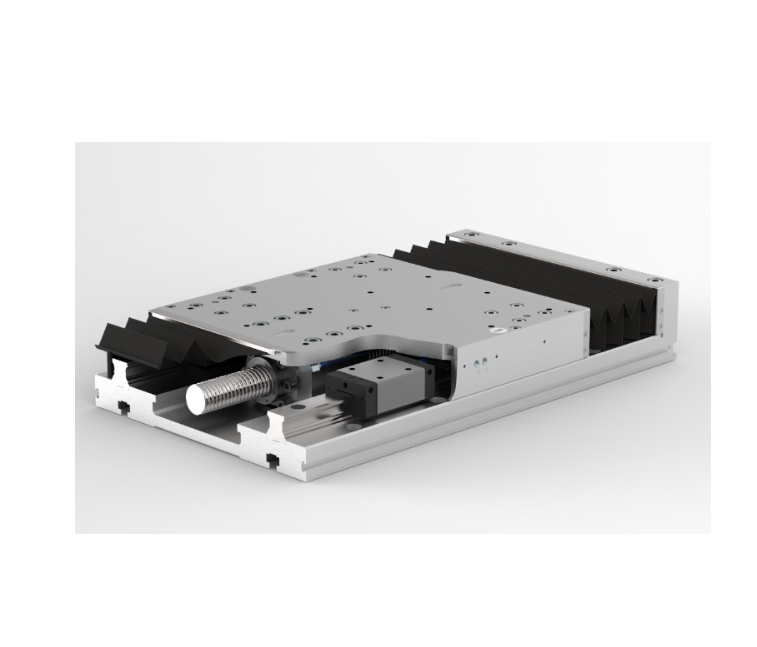

三、直线工作台HSB-alpha 20-B-225
我们的 HSB-alpha 20 有以下版本：®
HSB-alpha20-B-225-SSS® 线性工作台尺寸 20，带螺旋驱动 KGT 尺寸 25 和 2 个旋入式滚珠导轨尺寸 20

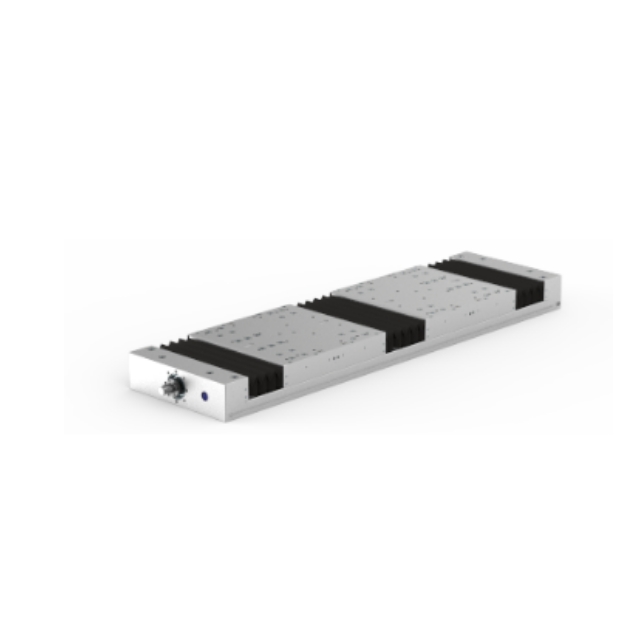

HSB-alpha20-B-225-SSS-R/L®带反向旋转螺杆的装置，尺寸为 20，带螺杆驱动 KGT 尺寸 25 和 2 个尺寸为 20 的旋入式滚珠导轨

HSB-alpha 20-B-225 带螺旋传动®

20 号直线工作台，带滚珠丝杠和滚珠导轨：

最大速度： v = 2,5 米/秒
最大加速度： a = 20 米/平方米
最大导向载荷： FZ= 58000 牛
最大进给力： FX= 6000 牛
225 毫米的基本铝型材，带有 2 个尺寸为 20 的旋入式滚珠导轨和 4 个标准滚珠轴承导向托架
滚珠丝杠直径 25 mm，可用螺距 5、10、25 和 50 mm
带波纹管盖
2 个标准托架长度 220 毫米或 320 毫米，可提供特殊长度

四、主要应用行业
食品饮料行业：可用于食品饮料的包装、分拣等环节。精准输送到包装或分拣工位。
电子制造行业：适用于电子元件的贴装、焊接等工序。可将电子元件精确放置到位置。
汽车制造行业：可应用于汽车零部件的装配，如发动机零部件的组装、汽车内饰件的安装等。
机械加工行业：在数控机床中，可作为坐标轴运动部件，实现刀具或工件的精确直线运动，保证机械加工的精度和表面质量。
医疗行业：可用于医疗检测设备，如在血液检测仪器中，带动样本托盘进行直线运动，实现样本的自动传输和定位，便于检测仪器对样本进行分析。
能源行业：在太阳能电池板生产过程中，可用于电池片的搬运、叠层等工序，确保太阳能电池板的生产精度和效率。
科研领域：在矿物样本分析的全自动实验室中，可作为三轴伺服系统的一部分，构成 Pick & Place（拾放）系统，实现对矿物样本的自动拾取、放置和分析，其近 5 米的行程能够满足较大范围的样本操作需求。

五、常见系列
HSB-alpha15-B
HSB-alpha20-B
HSB-alpha30-B
HSB-alpha35-B
