德国HSB机械直线单元HSB-beta 80带齿形带传动或丝杠传动

我们的机械直线单元 HSB-beta 是直线模块中的经典之作。它们堪称我们 HSB Automation GmbH 成功的基石，自 1996 年以来不断得到进一步发展，并增加了更多尺寸和版本。®
每个 HSB-β 线性单元的基础都是专门针对相应尺寸及其应用领域开发的铝型材。®
HSB-beta 线性单元目前有 11 种尺寸可供选择 - 从 HSB-beta 40 到 HSB-beta 180。为了满足实践中所需的选项范围，提供了各种导轨变体和驱动变体。®®®

一、驱动变体

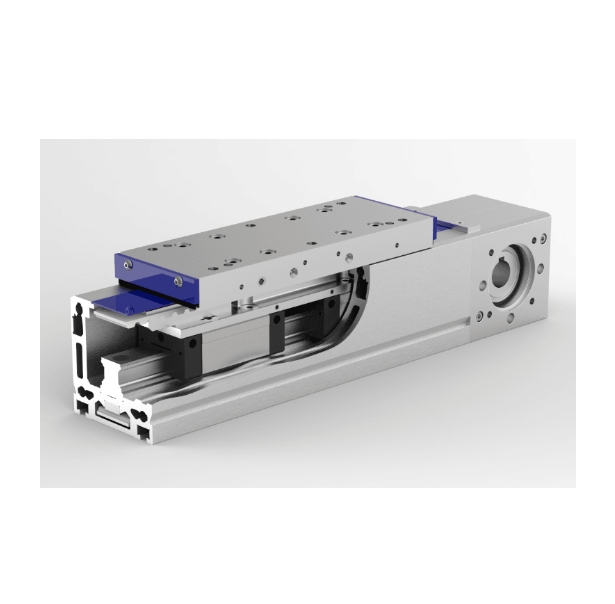

1.齿形带传动
应用领域：适用于涉及长行程的中低进给力。我们使用齿形带作为驱动部件，以实现中低精度。ZRS/ZSS 版本的传动带采用循环齿形带的形式，ARS/ASS 版本采用带从动滑架的 Omega 驱动器。

ZRS/ZSS 版本在型材端带有循环齿形带和驱动器，用于型材位置固定且托架移动的所有标准应用，包括长行程。
ARS/ASS 版本主要用于型材沿动臂移动且托架位置固定的情况。该装置特别用于多轴系统中的 Z 轴应用。它也可以用于非常长的单元，因为所使用的齿形带的长度由于其长度较短，因此受到的拉伸较小。

HSB-beta ZRS/ZSS
HSB-beta ARS®/ASS

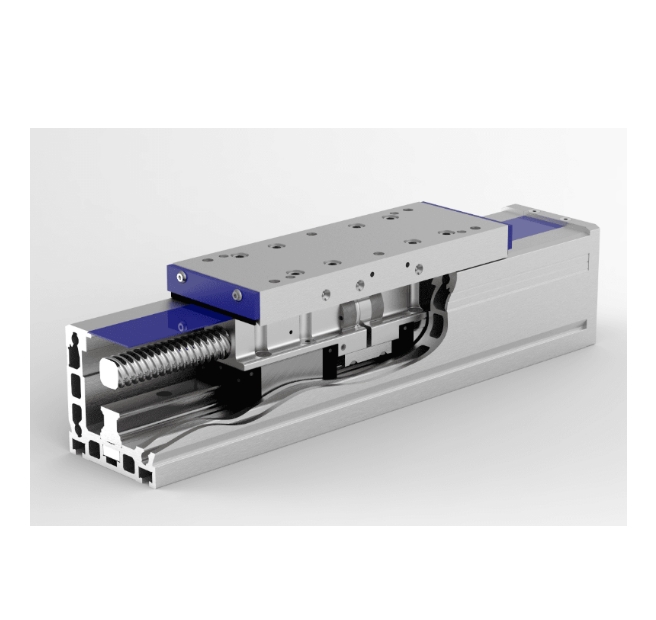

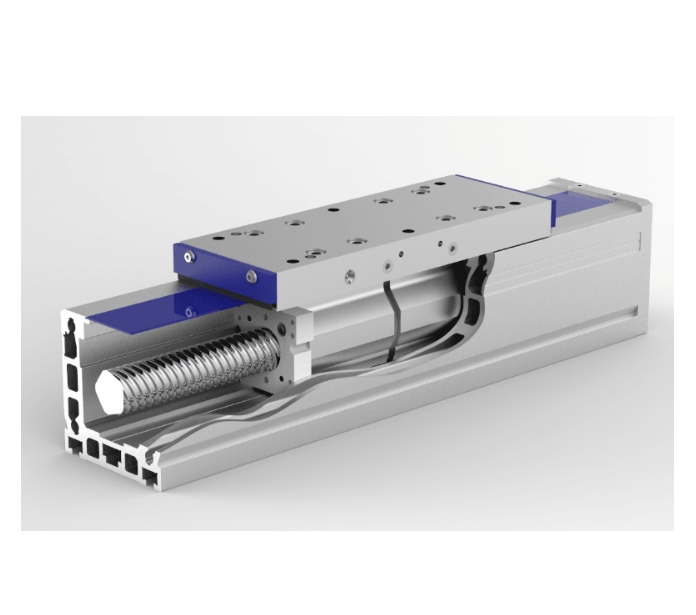

2.螺杆传动
我们的带螺杆驱动的直线单元用于需要大力和高精度的应用。为此，我们主要使用我们的 HSB-kgt 滚珠丝杠。®

HSB-beta SRS/SSS
3.无驱动
所有整体尺寸也可作为 ORS/OSS 类型（不带驱动器）提供，即用于并行作。
HSB-beta ORS/OSS

二、导向变体
1. HSB滚子导轨
我们的滚子导轨适用于轻到中等负载。它具有低摩擦力，允许高达 8 m/s 的高速。其精度处于中等范围。
对于大多数应用，我们的滚子导轨可以归类为“免维护”。

2.型材导轨
我们的直线导轨直线单元适用于中重负载。它们摩擦力低，但非常坚硬。它们允许高达 5 m/s 的高速。它们的精度在于精度范围。


三、机械直线单元 HSB-beta 80®
我们的 HSB-beta 80 是市场上使用最广泛的尺寸。
它有以下版本：
HSB-beta 80-ZRS® 直线单元尺寸 80，带循环齿形带传动装置 32AT5-E 和 HSB 滚子导轨尺寸 20
HSB-beta 80-ZSS®直线单元尺寸 80，带循环齿形带传动装置 32AT5-E 和滚珠导轨尺寸 20
ta 80-C-ZRS® 线性单元尺寸 80 重型版本，带循环齿形带传动装置 32AT10 和 HSB 滚柱导轨尺寸 24
HSB-beta 80-C-ZSS®线性单元尺寸 80，重型版本，带循环齿形带传动装置 32AT10 和滚珠导轨尺寸 25

HSB-beta ZRS/ZSS
HSB-beta 80-C-ARS 直线单元尺寸 80，带欧米茄齿形皮带传动装置 32AT10-E 和 HSB 滚子导轨尺寸 24
HSB-beta 80-C-ASS 直线单元尺寸 80，带欧米茄齿形带传动装置 32AT10-E 和导球导轨尺寸 25

HSB-beta ARS®/ASS
HSB-beta 80-SRS® 直线单元尺寸 80，带丝杠驱动 KGT 尺寸 20 和 HSB 滚柱导轨尺寸 20
HSB-beta 80-SSS® 直线单元尺寸 80，带丝杠驱动 KGT 尺寸 20 和导球导轨尺寸 20
HSB-beta 80-SGV® 进料单元尺寸 80，带螺旋驱动 KGT 尺寸 25 和辅助滑动导轨

HSB-beta SRS/SSS
HSB-beta 80-SRS-R/L® 带反向旋转螺杆的装置，尺寸为 80，带丝杠驱动 KGT 尺寸 20 和 HSB 滚子导轨尺寸 20
HSB-beta 80-SSS-R/L®带反向旋转螺杆的单元，尺寸为 80，带丝杠驱动 KGT 尺寸 20，滚珠导轨尺寸为20

四、常见系列
HSB-beta40
HSB-beta50
HSB-beta60
HSB-beta70
HSB-beta80
HSB-beta100
HSB-beta110
HSB-beta120
HSB-beta130
HSB-beta140
HSB-beta165
HSB-beta180

五、适用行业
食品行业：可用于食品加工设备中，如物料的传输、分拣等环节。
化工行业：化工生产过程中的直线运动的场景，如化工原料的计量输送、化工产品的包装等。
冶金行业：在冶金生产中，如钢材的轧制、板材的搬运等工序，需要可靠的直线运动部件。
汽车行业：可应用于汽车零部件的装配生产线，如发动机装配、车身焊接等环节。
能源行业：在风力发电、太阳能发电等能源领域有应用。
自动化设备：用于自动化生产设备，如机器人手臂的直线运动模块、数控机床的坐标轴运动等。
