GUJ15矿用本安型堆煤传感器

一、型号及意义

型号：GUJ15堆煤传感器

G——传感器

U——物位

J——角度

15——动作角度值

二、结构特征及工作原理

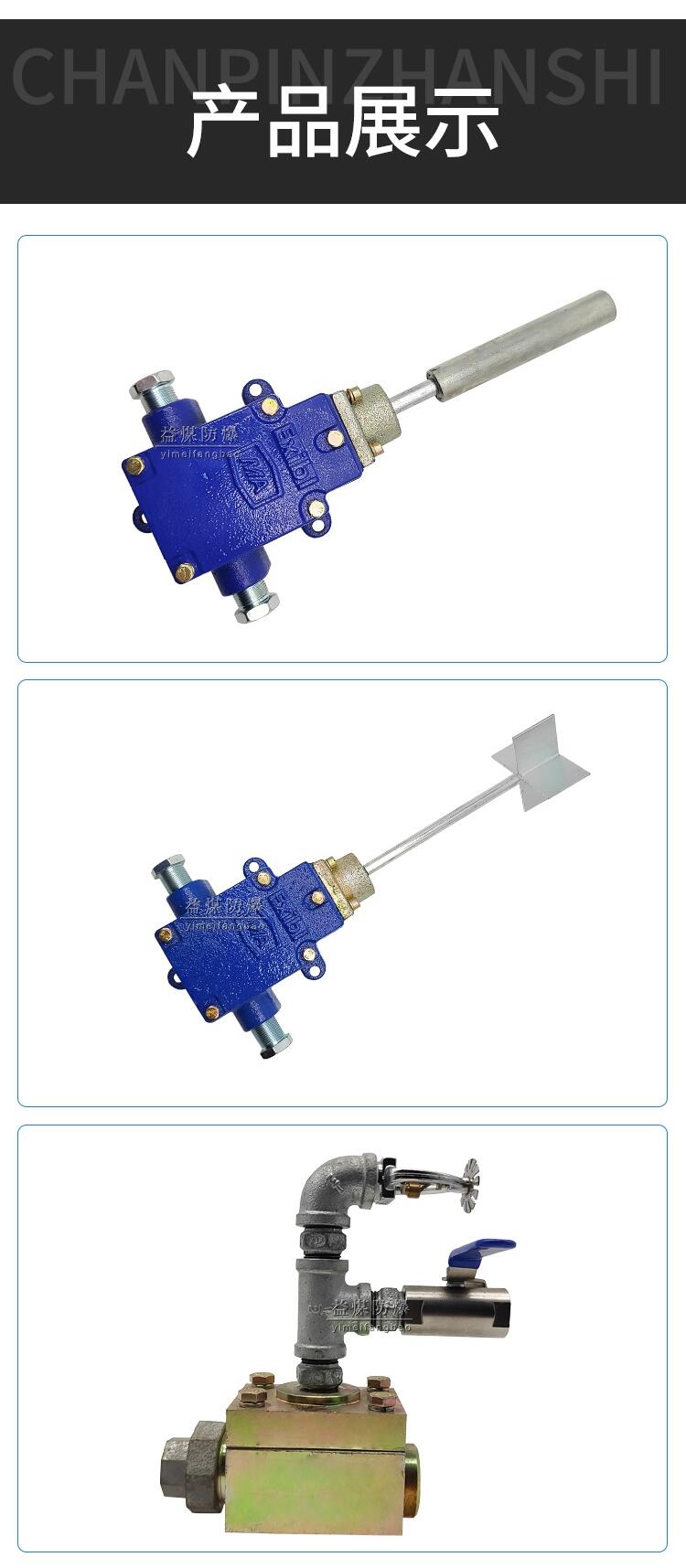

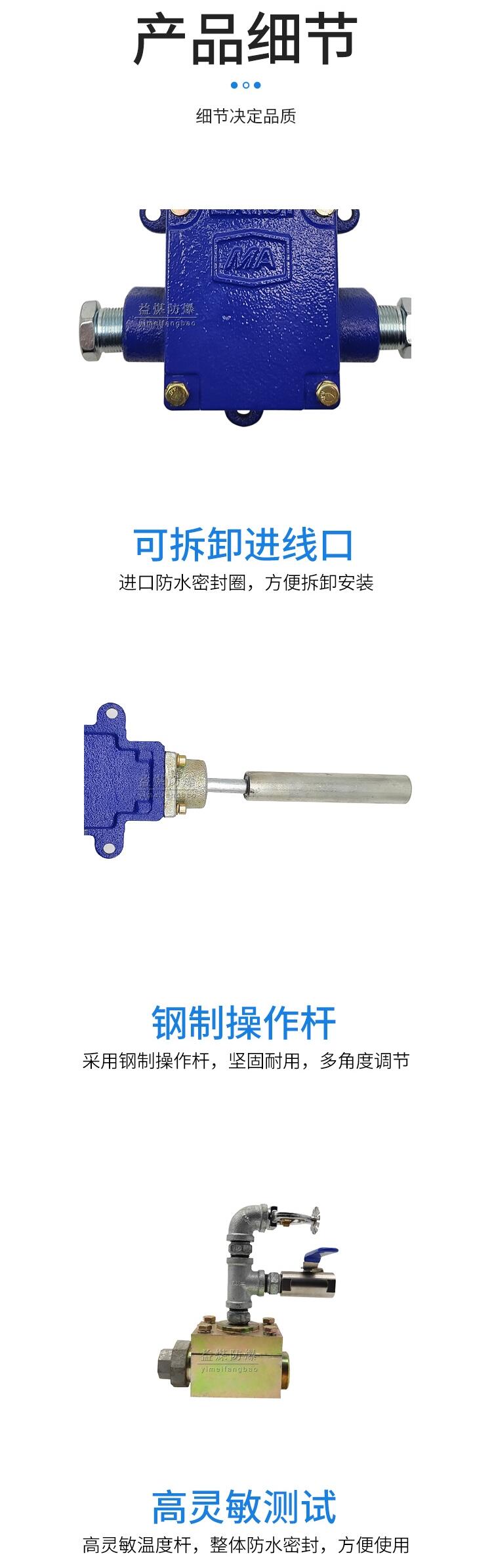

堆煤传感器传感器由外壳、煤位触杆、开关接点、接线端子等部分组成。

工作原理为机械开关式。当出现运输机埋机头、满仓、满煤漏斗时，煤触及煤位传感器的触头并推动触杆偏离中心线之间的动作摆角大于15±3°时，传感器动作，本传感器能自动切断运输机的电源实现煤位保护。

三、适用范围：

适用于具有爆炸性混合气体~的危险场所以及露天煤矿、选煤厂等工作场所，作为带式输送机综合保护装置的煤位保护信号检测之用。该产品功能完善，经济实用，不仅适用于煤矿井下有瓦斯、煤尘爆炸危险的环境。还适用于煤炭、冶金、化工、建材等矿山，以及选煤厂、钢铁厂、电厂、港口等恶劣环境条件。

四、使用环境条件

1、大气压力：80kPa～110kPa；

2、环境温度：-20℃～40℃；

3、平均相对湿度 lt;96％RH（25℃）；

4、具有 煤尘爆炸性混合物的煤矿井下；

5、无足以腐蚀破坏金属壳体及电器 缘性的气体；

6、无淋水及其它液体浸入；

7、无强烈振动冲击的环境中。
